PA系列精密型

产品编号：PA系列

PA系列行星减速机具有低噪音、高输出扭矩和高效率等多项优点，可平顺的将马达动力输出至运用端，广泛适用各类自动化产业领域。

在线咨询全国热线
400 110 0223

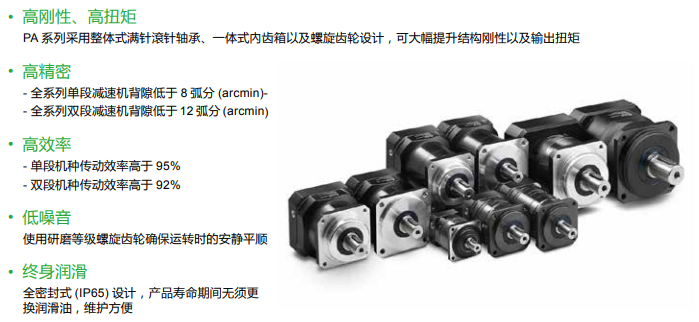

产品特色

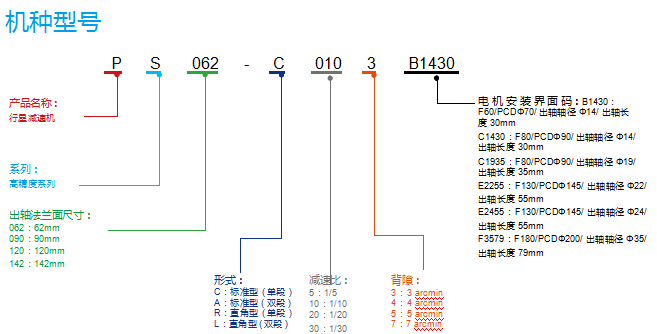

产品选型

PA 系列规格

性能规格	单位	段数	减速比	50	70	80	90	100	120
额定输出扭矩	N-m	1	3	19	54	112	112	165	286
			4	16	48	110	110	146	255
			5	16	45	108	108	160	264
			7	15	41	105	105	149	245
			10	14	40	100	100	141	234
		2	15	19	54	112	112	165	286
			20	16	48	110	110	146	255
			25	16	45	108	108	160	264
			30	19	41	112	112	165	286
			35	15	41	105	105	149	245
			40	16	39	110	110	146	255
			50	16	45	108	108	160	264
			70	15	41	105	105	149	245
			100	14	40	100	100	141	234
最大加速扭矩	N-m	1,2	3 ~ 100	1.8 倍额定输出扭矩
瞬间最大扭矩	N-m	1,2	3 ~ 100	3 倍额定输出扭矩
额定输入转速	rpm	1,2	3 ~ 100	3,000
最大输入转速	rpm	1,2	3 ~ 100	5,000
背隙	arcmin	1	3 ~ 10	≤8
背隙	arcmin	2	15 ~ 100	≤12
扭转刚性	N-m/arcmin	1,2	3 ~ 100	3	5	12	12	14	23
最大径向力	N	1,2	3 ~ 100	350	800	1,200	1,200	3,200	5,220
最大轴向力	N	1,2	3 ~ 100	180	400	600	600	1,600	1,600
使用寿命	hr	1,2	3 ~ 100	S5 周期运转 : >20,000 (S1 连续运转 : >10,000 hrs)
效率	%	1	3 ~ 10	≥97
效率	%	2	15 ~ 100	≥95
工作温度		1,2	3 ~ 100	– 25˚C ~ +90˚C
润滑		1,2	3 ~ 100	全合成润滑油
防护等级		1,2	3 ~ 100	IP65
安装方向		1,2	3 ~ 100	任意方向
噪音值	dB	1	3 ~ 10	≤58	≤58	≤60	≤60	≤65	≤67
噪音值	dB	2	15 ~ 100	≤60	≤60	≤62	≤62	≤67	≤69
重量 ±2%	kg	1	3 ~ 10	0.64	1.6	1.6	1.96	3.76	7.43
重量 ±2%	kg	2	15 ~ 100	0.96	2.1	2.8	3.06	5.92	10.3

性能规格	单位	段数	减速比	50	70	80	90	100	120
转动惯量	kg.cm2	1	3	0.03	0.16	0.48	0.48	0.6	3.21
			4	0.03	0.14	0.38	0.38	0.45	2.64
			5	0.03	0.13	0.38	0.38	0.45	2.64
			7	0.03	0.13	0.38	0.38	0.45	2.62
			10	0.03	0.13	0.35	0.35	0.41	2.51
		2	15	0.03	0.13	0.41	0.41	0.45	2.64
			20 ~ 40	0.03	0.13	0.38	0.38	0.45	2.64
			50 ~ 100	0.03	0.13	0.38	0.38	0.45	2.51
