ENA100系列通用矢量变频器

输入

额定电压、频率

单相220伏级：单相220V，50Hz/60Hz；

三相380伏级：三相380V，50Hz/60Hz。

允许电压波动范围

单相220伏级：200～260V；

三相380伏级：320～460V。

输出

电压

0～输入电压

频率

0～600Hz

过载能力

重载机型：150%额定电流 1 分钟

轻载机型：120%额定电流 1 分钟

控制性能

控制方式

无PG矢量控制，开环V/F控制，无PG转矩控制，支持同步和异步电机

速度控制精度

±0. 3 % 额定同步转速（无PG矢量控制）；

±1% 额定同步转速（V/F控制）。

调速范围

1:100（无PG矢量控制）；

1:50（V/F控制）

起动转矩

1.0Hz：150%额定转矩（V/F控制）；

0.5Hz：1 8 0%额定转矩（无PG矢量控制）。

速度波动

±0.3%额定同步转速（无PG矢量控制，无PG转矩控制）；

转矩响应

≤20ms（无PG矢量控制）；

频率精度

数字设定：最高频率×0.01%；模拟设定：最高频率×±0.05%

频率分辨率

模拟设定

最高频率的0.1%

数字设定进度

0.01Hz

外部脉冲

最高频率的0.1%

转矩提升

自动转矩提升；手动转矩提升0.1～12.0%

V/F曲线

（电压频率特性）

额定频率在5～600Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线

加减速曲线

两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位（0.01s、0.1s、1s）

制动

能耗制动

ENA100系列三相22KW及以下功率段已内置制动单元，只需在（+）与PB之间加制动电阻；30KW及以上可外接制动单元于（+）和（-）之间，实现能耗制动。

直流制动

起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s

点动

点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0s可设置

多段速运行

通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存

内置PID控制器

可方便的构成闭环控制系统

自动节能运行

根据负载情况，自动优化V/F曲线，实现节能运行

自动电压调整（AVR）

当电网电压变化时，能自动保持输出电压恒定

自动限流

对运行器件电流自动限制，防止频繁过流故障跳闸

载波调制

根据负载特性自动调整载波

转速跟踪再启动

实现对旋转中的电机的无冲击平滑启动

运行功能

运行命令给定通道

操作键盘给定、控制端子给定、通信给定，可通过多种方式切换。

运行频率给定通道

主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换。

捆绑功能

运行命令通道与频率给定通道可以任意捆绑，同步切换。

输入输出特性

数字输入通道

5路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入20KHz

模拟输入通道

2路模拟输入通道，其中AI1为0～10V输出，AI2通道为0～20mA或0～10V输入可选

脉冲输出通道

0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出

模拟输出通道

1路模拟信号输出，AO1通道可选0～20mA或0～10V可实现设定频率、输出频率等物理量的输出

数字输出

2路Y输出、其中Y2可实现最高20K频率输出，1路Rel输出

特色功能

快速限流

最大程度限制变频器过流、更可靠运行

单脉冲控制

适用于需要一键控制变频器起、停的场合，按一下起，再按以下停，再按一下又起，如此重复。此种用法简单可靠。

定长控制

可实现定长控制

定时控制

定时控制功能：设定时间范围0.1Min～6500.0Min

虚拟端子

五组虚拟输入、输出IO，可实现简易逻辑控制

操作键盘

键盘显示

可显示设定频率、输出频率、输出电压、输出电流等多种参数

按键锁定

实现对按键的部分或者全部锁定

双键盘控制

可以使用外引键盘实现双键盘控制（本地和远程控制）

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、欠压保护、过热保护、过载保护、欠载保护、端子保护、停电不停保护等

环境

使用场所

室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等

海拔

低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）

周围温度

-10℃～+50℃

周围湿度

小于95%RH，无水珠凝结

振动

小于5.9米/秒²（0.6g）

存储温度

-40℃～+70℃

结构

防护等级

IP20

冷却方式

强制风冷

安装方式

壁挂式

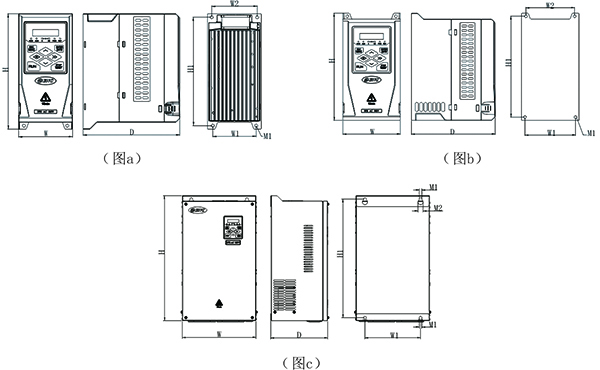

ENA100-2S0004

167

157

78

63

66

140

φ4.5

-

图a

ENA100-2S0007

ENA100-2S0015

171.5

161.5

92

81

78

134

φ4.5

-

图b

ENA100-2S0022

ENA100-4T0007

167

157

78

63

66

140

φ4.5

-

图a

ENA100-4T0015

ENA100-4T0022

171.5

161.5

92

81

78

134

φ4.5

-

图b

ENA100-4T0037

ENA100-4T0055

229

217

120

105

108

162

φ5.5

-

ENA100-4T0075

ENA100-4T0110

291

276

160

144

141

180.5

φ6

-

ENA100-4T0150

ENA100-4T0185

291

276

190

174

171

180

φ6.5

-

ENA100-4T0220

ENA100-4T0300

415

394

245

185

-

189

φ9

φ17

图c

ENA100-4T0370

ENA100-4T0450

482

466

290

210

-

210

φ9

φ17

ENA100-4T0550

ENA100-4T0750

482

466

333

220

-

205

φ9

φ17
