EN500系列多功能通用型矢量变频器

产品编号：EN500

采用32位DSP(数字信号处理器）硬件平台，可实现有PG速度闭环矢量控制和无PG速度开环矢量控制，有速度矢量和转矩矢量两种工作方式，能快速限住冲击电流，广泛用于轻重工业，控制精度高、速度响应快、低频特性优越。智能检测与保护完善，且性价比高，结构紧凑、功率密度高、便于安装。该系列产品有着广泛的组网功能，丰富的外围总线扩展、端子扩展、继电器扩展、模拟量扩展等。

在线咨询全国热线
400 110 0223

产品特色

性能优越
多功能磁通矢量控制，32位DSP硬件平台，强劲的低频力矩，快速的速度和转矩响应，平稳的转速跟踪
功能丰富
恒压供水、摆频控制、下垂控制、定长控制等自学习功能、转速跟踪、输出恒力矩等；
设计完善
独立风道设计，结构紧凑、功率密度高、柜机、壁挂机一体化设计，方便用户选型安装，性价比极优；标配内置电抗器（90KW及以上）；
扩展功能强
实现总线扩展、端子、继电器、模拟量的扩展，满足特殊用户的需求；
通讯协议多
提供用户自定义协议、Modbus协议，扩展的CAN总线Profibus等。

应用优势

实现平滑软启动，避免了电气和机械冲击延长设备使用寿命
磁通矢量控制技术，启动大力矩、运行精度高；
广泛应用于各种工业现场；
保护功能完善，包括短路、过流、过压、过载、欠压诸多保护功能。

产品选型

指

项目			项目描述
输入	额定电压、频率		单相220伏级：单相220V，50Hz/60Hz；
			三相380伏级：三相380V，50Hz/60Hz
	允许电压波动范围		单相220伏级：200～260V；
			三相380伏级：320～460V
输出	电压		0～380V
	频率		0～600Hz
	过载能力		G型：150%额定电流1分钟；
			P型：120%额定电流1分钟。
控制性能	控制方式		无PG矢量控制，有PG矢量控制，开环V/F控制，无PG转矩控制，有PG转矩控制
	速度控制精度		±0.5% 额定同步转速（无PG矢量控制）；
			±0.1% 额定同步转速（有PG矢量控制）；
			±1% 额定同步转速（V/F控制）；
	调速范围		1：2000（有PG矢量控制）；
			1：100（无PG矢量控制）；
			1：50（V/F控制）；
	起动转矩		1.0Hz：150% 额定转矩（V/F控制）；
			0.5Hz：150% 额定转矩(无PG矢量控制)；
			0Hz：180% 额定转矩（有PG矢量控制）；
	速度波动		±0.3% 额定同步转速（无PG矢量控制）；
			±0.1% 额定同步转速（有PG矢量控制）；
	转矩控制精度		±10% 额定转矩（无PG矢量控制，无PG转矩控制）；
			±5% 额定转矩（有PG矢量控制，有PG转矩控制）。
	转矩响应		≤20ms（无PG矢量控制）；
			≤10ms（有PG矢量控制）；
	频率精度		数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5%
	频率分辨率	模拟设定	最高频率的0.1%
		数字设定精度	0.01Hz
		外部脉冲	最高频率的0.1%
	转矩提升		自动转矩提升；手动转矩提升0.1～12.0%
	V/F曲线(电压		额定频率在5～650Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线
	频率特性)
	加减速曲线		两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位(0.01s、0.1s、1s)可选，最长1000分钟
	制动	能耗制动	EN600系列三相15KW及以下功率段已内置制动单元，只需在（+）与PB之间加制动电阻；18.5KW及以上功率段可选配内置制动单元，只需在（+）与PB之间加制动电阻，也可外接制动单元于（+）和（-）之间。
			EN500系列可外接制动单元于（+）和（-）之间。
		直流制动	起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s
	点动		点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0秒可设置
	多段速运行		通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存
	内置PID控制器		可方便地构成闭环控制系统
	自动节能运行		根据负载情况，自动优化V/F曲线，实现节能运行
	自动电压调整(AVR)		当电网电压变化时，能自动保持输出电压恒定
	自动限流		对运行期间电流自动限制，防止频繁过流故障跳闸
	载波调制		根据负载特性自动调整载波
	转速跟踪再启动		实现对旋转中的电机的无冲击平滑起动
运行功能	运行命令给定通道		操作键盘给定、控制端子给定、通讯给定，可通过多种方式切换
	运行频率给定通道		主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换
	捆绑功能		运行命令通道与频率给定通道可以任意捆绑，同步切换
输入	数字输入通道		8路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz，可扩展至14路
输出	模拟输入通道		2路模拟输入通道，其中AI1可选4～20mA或0～10V输出，AI2通道为差分输入，4～20mA或-10～10V输入可选，可扩展至4路模拟输入
特性	脉冲输出通道		0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出
	模拟输出通道		2路模拟信号输出，其中AO1通道可选4～20mA或0～10V，AO2通道可选4～20mA或0～10V可实现设定频率、输出频率等物理量的输出，可扩展至4路模拟输出
特色	快速限流		最大程度限制变频器过流、更可靠运行
功能	单脉冲控制		适用于需要一键控制变频器起、停的场合，按一下起，再按一下停，再按一下又起，如此重复。此种用法简单可靠，不易误操作
	定长控制		可实现定长控制
	定时控制		定时控制功能：设定时间范围0.1Min ～ 6500.0Min
	虚拟端子		五组虚拟输入、输出IO，可实现简易逻辑控制
操作键盘	键盘显示		可显示设定频率、输出频率、输出电压、输出电流等多种参数
	按键锁定		实现对按键的部分或者全部锁定
保护功能			上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护、继电器吸合保护、端子保护、停电不停保护等
环境	使用场所		室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔		低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%）
	周围温度		-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)
	周围湿度		小于95%RH，无水珠凝结
	振动		小于5.9米/秒²(0.6g)
	存储温度		-40℃～+70℃
结构	防护等级		IP20
	冷却方式		强制风冷
安装方式			壁挂式和柜式

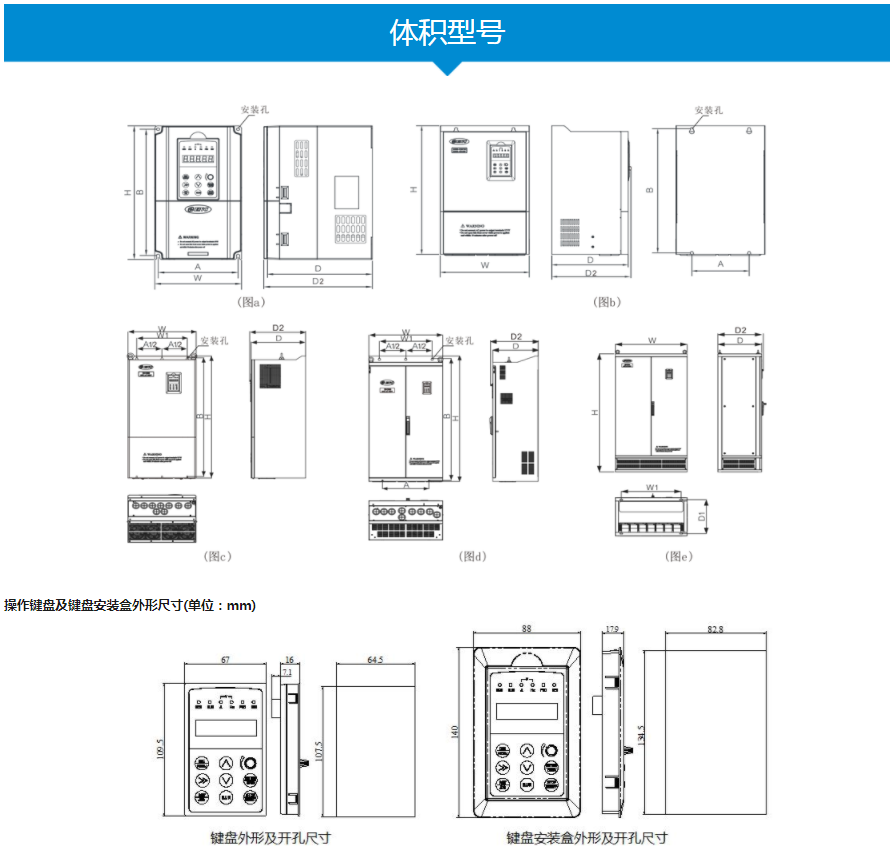

变频器型号	H (mm)	H1 (mm)	W (mm)	W1 (mm)	W2 (mm)	D (mm)	D1 (mm)	D2 (mm)	N1 (mm)	N2 (mm)	M1 (mm)	M2 (mm)	图号
EN500-4T0750G/0900P	570	546	340	237	-	320	-	333	-	-	Φ12	Φ18	图c
EN500-4T0900G/1100P
EN500-4T1100G/1320P	650	628	400	297	-	340	-	353	-	-	Φ12	Φ18
EN500-4T1320G/1600P	650	628	420	297	-	340	-	353	-	-	Φ12	Φ18
EN500-4T1600G/2000P	980	953	480	370	-	400	-	413	Φ38	Φ19	Φ9	Φ18
EN500-4T2000G/2200P	1030	1003	500	370	-	400	-	413	Φ38	Φ19	Φ9	Φ18
EN500-4T2200G/2500P
EN500-4T2500G/2800P	1368	1322	700	500	440	430	-	443	Φ52	Φ19	Φ12	Φ22	图d
EN500-4T2800G/3150P
EN500-4T3150G/3550P
EN500-4T3550G/3750P	1518	1483	700	500	500	430	-	443	OB 77*47	Φ19	Φ12	Φ22
EN500-4T3750G/4000P
EN500-4T4000G/4500P
EN500-4T4500G/5000P	1650	-	850	700	-	550	490	563	-	-	40	Φ13	图e
EN500-4T5000G/5600P
EN500-4T5600G/6300P	1700	-	900	750	-	550	490	563	-	-	40	Φ13
EN500-4T6300G/7100P

产品应用

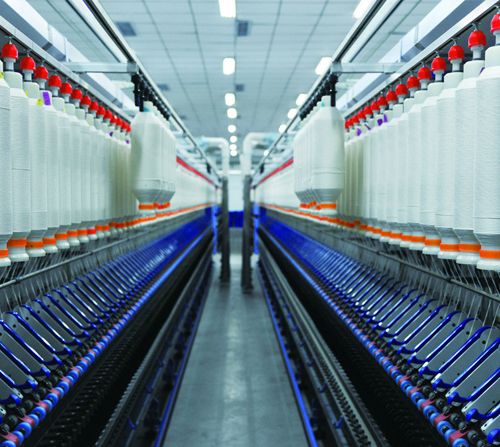

适用于金属加工、塑料机械、CNC机床、印刷设备、印染行业、造纸、市政工程、供水工程、污水处理等，另外在纺织、制冷、水泥、陶瓷、化工、船舶、采矿等领域也广泛使用。
