应用优势
带调速电位器，面板可外接, 可实现对按键的部分或者全部锁定（模拟电位器无锁定）
标配RS485接口，可独立构成变频器网络，变频器可设为主机或从机
脉冲/模拟输入输出通道
16段速控制,多种运行频率/命令给定通道
具有隔离继电器输出端子,可外接220VAC/0.5A的交流或直流负载
具有纺织摆频功能，可广泛应用于各种纺织设备
内置用户定时器/计数器
全国服务热线
产品编号：DS800
DS800系列迷你型变频器，体积小巧，宽度仅为8.9cm、高度为14.85cm、深度为11.25cm。
带调速电位器，面板可外接, 可实现对按键的部分或者全部锁定（模拟电位器无锁定）
标配RS485接口，可独立构成变频器网络，变频器可设为主机或从机
脉冲/模拟输入输出通道
16段速控制,多种运行频率/命令给定通道
具有隔离继电器输出端子,可外接220VAC/0.5A的交流或直流负载
具有纺织摆频功能，可广泛应用于各种纺织设备
内置用户定时器/计数器
| 项目 | 项目描述 | ||
| 输入 | 额定电压、频率 | 三相380V，50Hz/60Hz；单相220V，50Hz/60Hz | |
| 允许工作 | 三相电压：320V~460V；单相电压200V~260V | ||
| 电压范围 | |||
| 输出 | 电压 | 380伏级：0-380V；220伏级：0~220V | |
| 频率 | 0Hz-400Hz | ||
| 过载能力 | 150%额定电流1分钟，200%额定电流0.5秒。 | ||
| 控制性能 | 控制方式 | 最优空间电压矢量SVPWM恒压频比V/F控制 | |
| 调速范围 | 0.111111111 | ||
| 起动转矩 | 低频高达100%的额定转矩 | ||
| 运行转速稳 | ≤±0.5%额定同步转速 | ||
| 态精度 | |||
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% | ||
| 频率分辨率 | 模拟设定 | 最高频率的0.1% | |
| 数字设定 | 0.01Hz | ||
| 外部脉冲 | 最高频率的0.5% | ||
| 转矩提升 | 自动转矩提升，手动转矩提升0.1%~20.0% | ||
| V/F曲线(电压 | 额定频率在5~400Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3共4类曲线 | ||
| 频率特性) | |||
| 加减速曲线 | 两种方式：直线加减速和S曲线加减速；七种加减速时间，时间单位(分/秒)可选 ，最长6000分钟 | ||
| 制动 | 能耗制动 | 外接制动电阻 | |
| 直流制动 | 起动、停止动作分别可选，动作频率0~15Hz，动作电压0~15%，动作时间0~20.0秒 | ||
| 点动 | 点动频率范围：0.50Hz~50.00Hz；点动加减速时间0.1~60.0秒可设置 | ||
| 多段速运行 | 通过内置PLC或控制端子实现多段速运行 | ||
| 内置PID控制器 | 可方便地构成闭环控制系统 | ||
| 自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | ||
| 自动电压 | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 调整(AVR) | |||
| 自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | ||
| 运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、串行口给定 | |
| 运行频率给定通道 | 数字给定、模拟给定、脉冲给定、串行口给定、组合给定，可通过多种方式随时切换 | ||
| 脉冲输出通道 | 0~20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | ||
| 模拟输出通道 | 1路模拟信号输出，其中AO通道可选4~20mA或0~10V，可实现设定频率、输出频率等物理量的输出 | ||

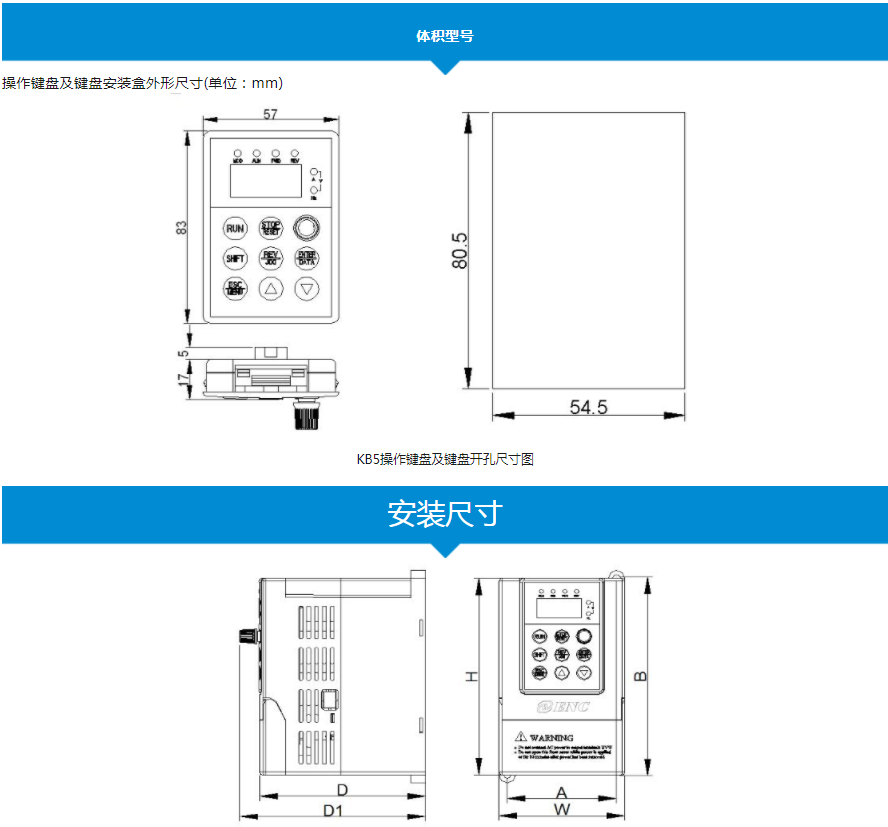

| 变频器型号 | W (mm) | H (mm) | D (mm) | D1 (mm) | A (mm) | B (mm) | 安装孔径(mm) | 毛重 (kg) |
| EDS800-2S0002N | 89 | 148.5 | 112.5 | 124.7 | 74 | 138 | 5 | 1 |
| EDS800-2S0004N | 1 | |||||||
| EDS800-2S0007N | 1.1 | |||||||
| EDS800-2S0015N | 1.2 | |||||||
| EDS800-4T0007N | 1.1 | |||||||
| EDS800-4T0015N | 1.1 |

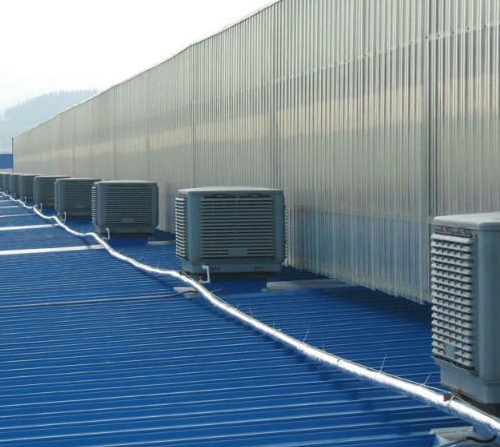

适用于食品机械、拉丝机械、印刷机械、工业空调机、纺织机械、供水等设备的配套和塑料、化纤、彩钢瓦，陶瓷等生产线的配套需求。
