DOP-H07

显示器

面板尺寸

7”宽屏幕 TFT LCD

显示颜色

65536 色

分辨率 (pixels)

800 x   480

背光灯

LED   Back   Light

背光亮度 (cd/m2)

450

背光寿命 ( 小时 )(Note 1)

20,000

中央处理器

400   MHz

Flash   ROM(Bytes)

128 MB

RAM(Bytes)

64 MB

断电保持内存 (Bytes)

16 MB

蜂鸣器

Multi-Tone   Frequency（2K ~   4K Hz）／ 80dB

音效输出

N/A

USB

1 USB Client Ver 2.0

SD

SD 卡 ( 支持 SDHC)

串行通讯端口

RS-422 ／ RS-485(Note 2)

N/A

Ethernet

N/A

1 Ports(Note2)

辅助键

15

线材长度

型号后缀 5：5 米   型号后缀 A：10 米

紧急停止按钮

B 接点：2 额定电压：DC 24 V 最大额定电流：500 mA

最小适用负载：DC 5V/1mA

适用规格：IEC60947-5-1, EN60947-5-1, IEC60947-5-5, EN60947-5-5,   UL 508, CSA C22.2 No.14,   GB   14085.5

三段式操作开关

A 接点：1 额定电压：DC 24 V 最大额定电流：500 mA

最小适用负载：DC 3 V / 5 mA

适用规格：EN/IEC60947-5-8, IEC60947-5-1, EN60947-5-1, JIS   C8201-5-1, UL508, CSA C22.2 NO. 14   用途规格：ISO12100-1、-2/EN12100-1、-2, IEC60204-1/EN60204-1, ISO11161/prEN11161,   ISO10218/EN775, ANSI/ RIA R15.06, ANSI   B11.19

手摇轮

N/A

额定电压：< DC 24V in   分辨率：50(P/R)   输出波形：方波 输出相位：A,   B

A,   B 相位差：90° ± 45°

最大频率响应：200 Hz

N/A

额定电压：< DC 24V in   分辨率：50(P/R)   输出波形：方波 输出相位：A,   B

A,   B 相位差：90° ± 45°

最大频率响应：200 Hz

万年历

内置

冷却方式

自然冷却

安规认证

CE

防护等级

IP55

工作电压 (Note3)

DC   +24V（-10% ~   +15%）(Note2)

绝缘耐力

DC 24 V 端子与 FG 端子间：AC   500 V, 1 分钟

消耗功率 (Note 5)

5.6W

内存备份电池

3V 锂电池 CR2450 × 1

备份电池寿命

依使用环境温度及使用条件而不同，常温 25℃下寿命约五年以上

操作温度

0 oC ~ 40 oC

储存温度

-20 oC ~   +60 oC, 10% ~   90% RH

工作环境

10% ~ 90% RH【0 ~ 40 oC】，10% ~   55% RH【41 ~   50 oC】，污染等级 2

耐震动

IEC61131-2 规定连续震动 5 Hz~8.3 Hz 3.5 mm,   8.3 Hz~150 Hz 1 G

耐冲击

IEC60068-2-27 规定耐冲击 11ms, 15G   Peak, X, Y, Z 方向各 6 次

尺寸（W） × （H） × （D）mm

257.4 × 170.3 × 71.8 ( 包含突出急停与挂勾部分 )

重量

750 g  ( 不含线 )

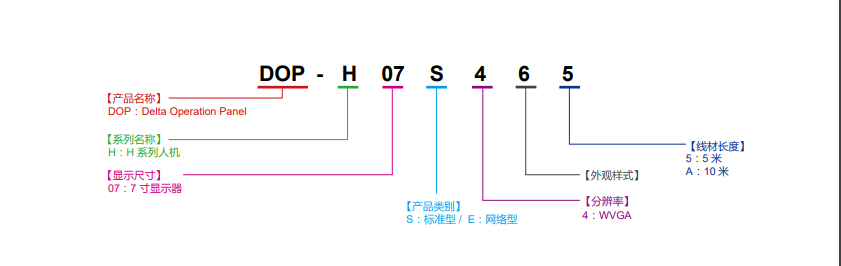

7   inches   Wide

H07S425  H07E425

H07S42A  H07E42A

H07S465  H07E465

H07S46A  H07E46A
